一、业务范围

光伏电站虚拟仿真实训系统用于开展光伏发电的全面认知实训和运维与检修的培训，解决实训场地容量有限导致的培训效率低下的难题，以及现场环境难模拟导致的部分培训项目无法开展的难题。

业务范围如下：

（1）光伏电站认知虚拟实训

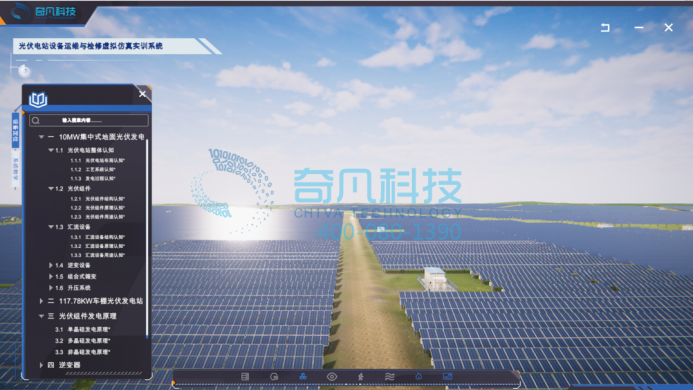

包括低压并网分布式光伏电站、大型光伏电站的认知实训，低压并网分布式光伏电站认知实训以光伏车棚为例，大型光伏电站以某光伏电站为例。光伏电站认知虚拟实训包含对光伏电站的整体认知、设备辨识、发电原理、核心设备拆装、升压系统认知等内容。

1）光伏电站整体认知实训

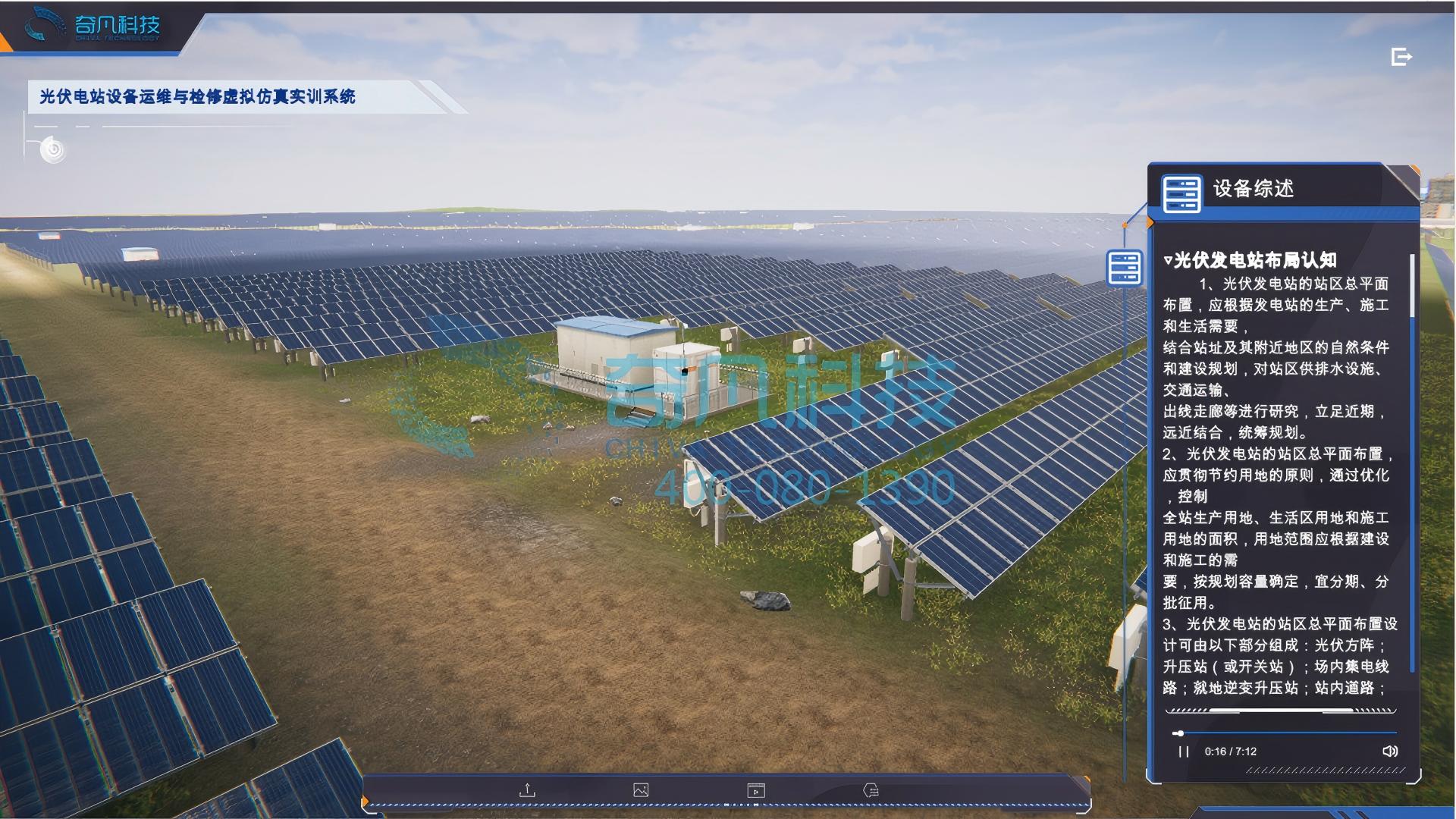

以真实的光伏电站为原型，对低压并网分布式光伏电站、大型光伏电站分别进行整体认知实训。包括光伏电站布局认知、工艺系统认知和发电过程认知等内容。

2）光伏发电设备辨识实训

开展光伏电站核心发电设备的认知实训，包括光伏组件、汇流箱、逆变器等，同时对各种不同型式的组件开展结构和用途的对比实训。

3）光伏发电原理认知实训

包含光伏组件原理、汇流设备原理、逆变设备原理、组合式箱变原理、升压系统等工作原理认知。重点覆盖单晶硅、多晶硅和非晶硅三种光伏电池发电原理的认知实训。

4）光伏发电核心设备认知实训

开展光伏组件、汇流箱、逆变器、组合式箱变等核心设备的零部件拆装实训，加深学员对关键光伏发电设备的认知；同时开展小型光伏发电系统搭建的实训，让学员牢固掌握光伏发电系统的构成。

5）光伏电站升压系统认知实训

升压系统（升压站）是光伏电站的重要组成部分，为让学员对光伏电站有完整的认知，除需要开展光伏发电设备认知外，还需要开展升压站电气设备的认知实训，主要内容为升压站电气设备辨识和设备用途认知实训。

（2）发电设备运维与检修虚拟实训

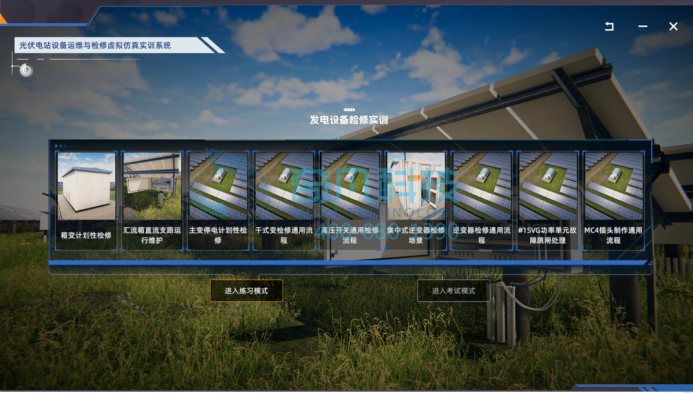

系统包含如下9项任务的运检虚拟实训，可实现学练考功能的一体化。

1）箱变计划性检修

2）汇流箱直流支路运行维护

3）主变停电计划性检修

4）干式变检修通用流程

5）高压开关通用检修流程

6）集中式逆变器检修场景

7）逆变器检修通用流程

8）# lSVG 功率单元故障跳闸处理

9）MC4 插头制作通用流程

二、功能概述

该系统为桌面式大型虚拟仿真软件，含教员子系统和学员子系统。

系统主要功能包括知识点学习、认知虚拟操练、运检虚拟操练、知识点考核、学员信息管理、学习记录管理、学习成绩管理、考试成绩导出等。

（1）知识点学习

学员可以自行选择光伏电站认知和发电设备运检等内容进行知识学习，借助软件提供的学习模式进行知识自主学习，也可以通过考试模式进行自检，了解自身对于知识点的掌握情况。

（2）认知虚拟操练

学员可进入光伏电站认知虚拟实训板块，对光伏电站的整体认知、设备辨识、发电原理、核心设备拆装、升压系统认知等内容进行虚拟操练。

（3）运检虚拟操练

学员可进入发电设备运维与检修虚拟实训板块，对以下9项任务的运检虚拟实训内容进行模拟操练：

1）箱变计划性检修

运检流程包含：材料、备品、工具准备、办理检修工作票、变压器检修、变压器试验、现场清理及工作票终结等内容。

2）汇流箱直流支路运行维护

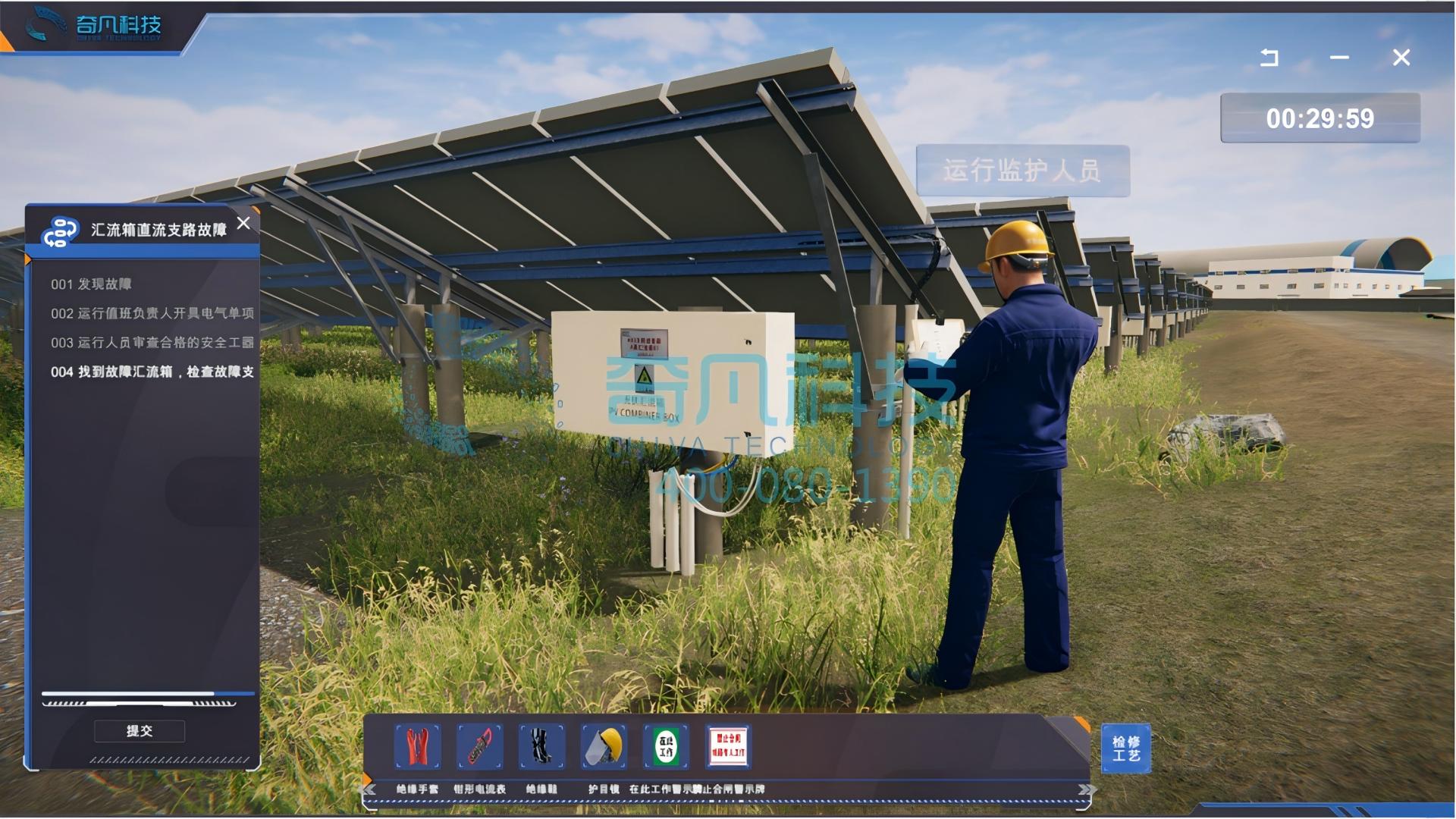

运检流程包含：发现问题、使用工器具在现场定位故障、更换新MC4插头、测试验证故障修复、现场恢复等内容。

3）主变停电计划性检修

运检流程包含：工作票申请、工作审核、逆变器停用、主变由运行转检修，停电、通知检修班组可开工、检修完成恢复供电、现场恢复等内容。

4）干式变检修通用流程

运检流程包含：场地布置，落实风险预控措施、变压器清扫检查、绕组铁芯绝缘电阻测量，直流电阻测量、变压器复装、现场清理及其它等内容。

5）高压开关通用检修流程

运检流程包含：场地布置，落实风险预控措施、真空断路器本体检查、储能及锁定机构检查、开关机械特性试验、开关主回路接触电阻测试、绝缘电阻，断口，交流耐压测量、耐压后绝缘电阻测试、现场清理及其它等内容。

6）集中式逆变器检修场景

运检流程包含：工作票申请、工作审核、逆变器停用、汇流箱工作、做好安措、开始检修工作、检修完成，现场恢复工作等内容。

7）逆变器检修通用流程

运检流程包含：一、场地布置，落实风险预控措施二、逆变器外部检查三、逆变器及所属设备检修四、投运前的检查五、现场清理及其它等内容。

8）# lSVG 功率单元故障跳闸处理

运检流程包含：就地定位故障位置、登录缺陷并联系检修人员、#1SVG申请停电、做好安措、检修人员进行故障消缺工作、消缺完成，现场恢复等内容。

9）MC4 插头制作通用流程

运检流程包含：场地布置，落实风险预控措施、制作MC4插头、现场清理及其它等内容。

（4）知识点考核

系统对光伏场站及各主要设备的基础概念、运检作业任务等知识点进行整合，在考试模式下考察学员对知识点的掌握情况。

（5）学员信息管理

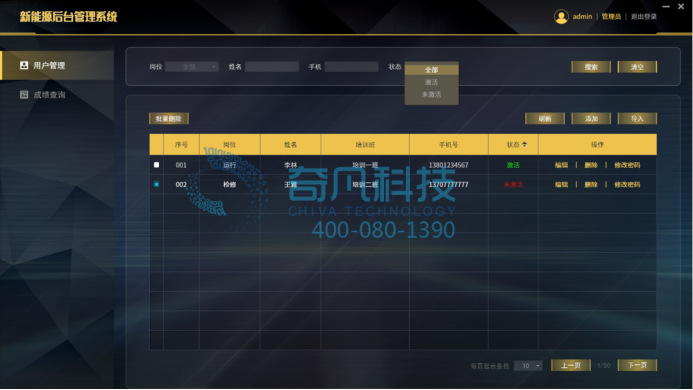

系统具有学员信息管理功能。教员可对学员进行统一管理，可以对姓名、性别等信息进行筛选，可以编辑单一学员信息、也可以针对所有学员信息进行批量操作等。

（6）学习记录管理

系统具有学习记录管理功能。可以记录各学员的学习信息，方便教员对学员进行管理。

（7）学习成绩管理

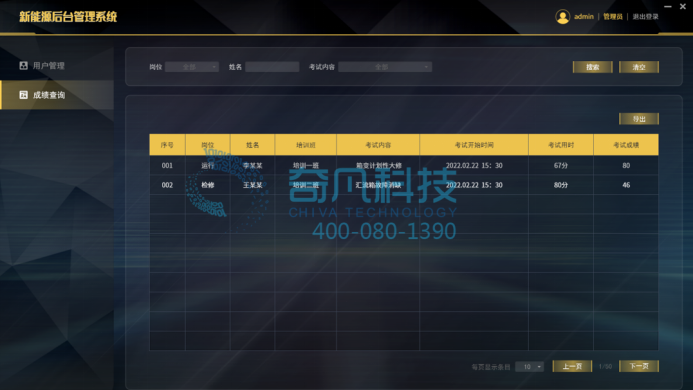

系统具有学习成绩管理功能。可以记录各学员的学习成绩、学习时长等信息，方便教员对学员进行管理。

（8）考试成绩导出

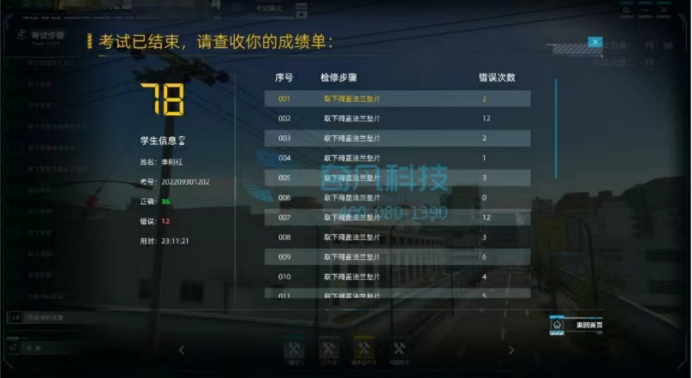

考核成绩单中会明确标明学员的错误次数，错误步骤，考试用时等相关信息，同时培训工具支持将成绩单进行输出，作为实际教学效果的参考之一。
